高效旋流器的結構和特點

旋流器的工作原理

待分離漿液在壓力的作用下，沿漸開線方向進入旋流器高速旋轉，在離心力場的作用下，細而小的礦物顆粒由于所受離心力小，在旋流器的軸線中心富集并隨內旋流向上運動，從上部溢流管得到粒度細的溢流產物。粒度較大的礦物顆粒由于所受的離心力較大，被甩向旋流器的內壁，同時在重力的作用下，隨外旋流向下運動，在下部的沉砂口得到粒度粗而密度大的沉砂產物。

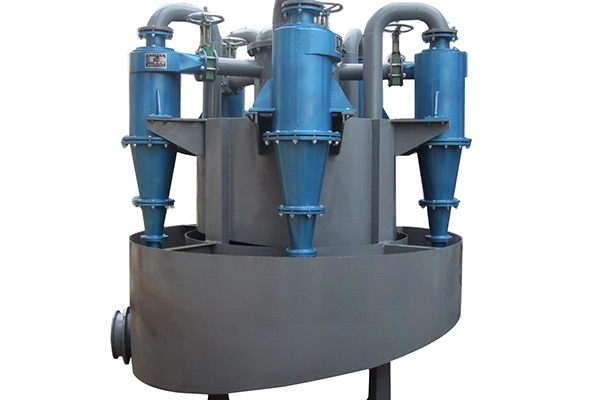

高效高分級旋流器的結構

高效高分級旋流器由進料裝置、分離裝置、底流裝置、溢流裝置構成，進料裝置采用漸開線形式給料，給料管為矩形漸縮管，其外沿線以漸開線平滑過度至進料箱內側，分離裝置由柱體和錐體組成，根據(jù)待分離礦物的比重、粒度以及對溢流細度的要求，匹配不同的柱體高度。錐體部分采用變錐技術，以保持顆粒在錐體分離部位的切向速度，達到最佳的分離效果。底流裝置的內部形狀亦采用柱錐形式，并相應加大柱體高度。

高效高分級旋流器的特點

與普通旋流器(20度錐角)相比，高效分級旋流器具有如下特點：
(1)在處理同樣的物料、同樣的操作條件下，分級溢流細度相對提高20％-30％。
(2)在獲得同樣的溢流細度時，分級效率至少提高10％以上。生產實踐中，高效分級旋流器的分級效率最高可提高27％。
(3)可用大直徑高效旋流器代替小直徑普通旋流器，能達到相同的溢流細度。
(4)能量損耗低，高效分級旋流器可在較低的壓力下丁作，能保證分級效果。
